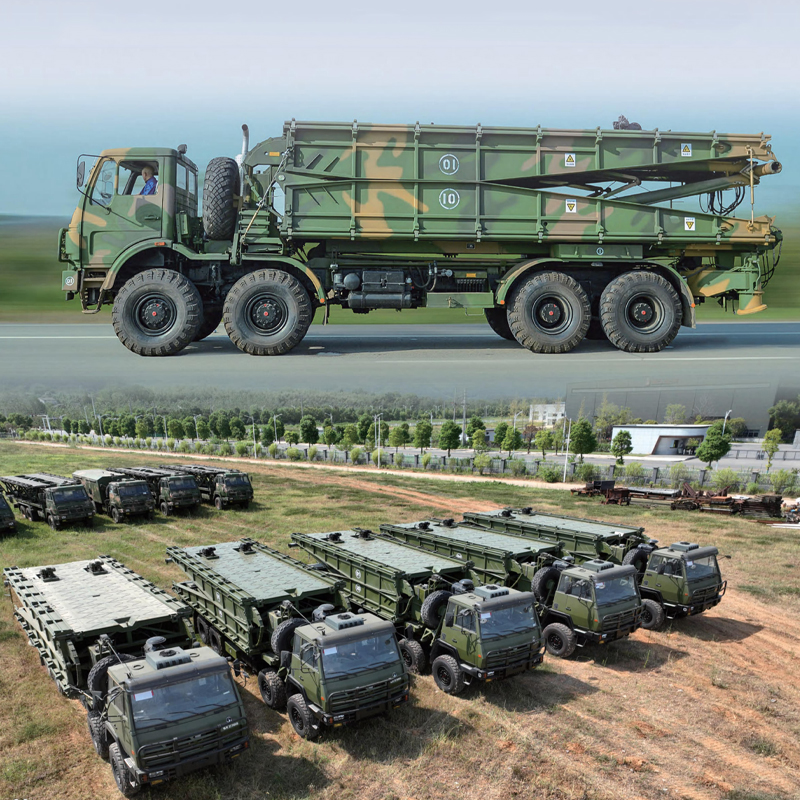

جسر HZ75 السريع المعياري هو نظام جسر عسكري متخصص مصممة للتركيب المستمر متعدد الامتدادات، مصممة في المقام الأول لضمان مرور المركبات العسكرية المختلفة دون عوائق الأنهار المتوسطة والصغيرة، والخنادق الجافة، والأهواريتيح هيكلها المعياري تجميعًا مرنًا لعدة امتدادات لتغطية العوائق طويلة المدى، في حين أن الهيكل القوي عبر البلاد وسرعة التركيب السريعة تجعلها خيارًا موثوقًا به للمناورات العسكرية الحساسة للوقت وسيناريوهات الاستجابة للطوارئ.
المزايا الأساسية
يدعم التجميع المعياري لفترات متعددة، بطول إجمالي للجسر يبلغ 75 مترًا (فترة واحدة: 15 مترًا) - يحل تحديات عبور العوائق لمسافات طويلة (على سبيل المثال، الخنادق الجافة الممتدة، والأنهار متعددة المقاطع) التي لا تستطيع الجسور ذات الفترة الواحدة معالجتها.
سرعة الانتصاب الفائقة: تصل إلى 9-11 دقيقة من الانتصاب لفترة واحدة و60 دقيقة من الانتصاب الكامل للمجموعة - مما يقلل بشكل كبير من الوقت الذي تقضيه القوافل العسكرية في الانتظار، مما يقلل من التعرض للمخاطر التكتيكية في العمليات الميدانية.
دعم الأحمال الثقيلة: يتعامل مع حمولة مجنزرة تبلغ 60 طنًا وحمولة محورية تبلغ 13 طنًا، ويستوعب بشكل آمن الدبابات القتالية الرئيسية ومركبات النقل المدرعة ومعدات المدفعية - مما يلبي متطلبات الأحمال الثقيلة للعمليات العسكرية الحديثة.
قدرة فائقة على التكيف مع التضاريس: مجهزة بهيكل 8×8 عبر البلاد، مما يتيح التنقل السلس عبر التضاريس الوعرة (مثل الحقول الموحلة والمنحدرات الصخرية) للوصول إلى مواقع الجسور النائية؛ يتكيف نطاق تعديل الجسر 3.32 م - 5.5 م مع الأرض غير المستوية على جانبي العوائق.
تخصيص مرن للقوى العاملة: يتطلب 7 مشغلين فقط للتركيب أحادي الامتداد و12 مشغلًا لتجميع المجموعة الكاملة - مما يوازن بين الكفاءة التشغيلية ونشر الأفراد، وهو مناسب لكل من مهام الفريق الصغير والتجمعات العسكرية واسعة النطاق.
أداء مقاوم للماء: يتحمل سرعة تيار مسموح بها تبلغ 2 متر/ثانية عند بناء الجسور على الأنهار، مما يضمن الاستقرار الهيكلي حتى في بيئات المياه المتدفقة.
المواصفات الفنية (جسر سريع معياري HZ75)
نوع الجسر: جسر سريع عسكري معياري HZ75 (متعدد الامتدادات المستمر)
الحمولة المجنزرة: 60 طنًا (تدعم المركبات المدرعة العسكرية الثقيلة)
حمولة المحور: 13 طنًا (متوافق مع محاور النقل العسكرية القياسية)
عرض الطريق: 3.8 متر (يتسع للمركبات العسكرية الخفيفة ذات الاتجاهين أو المركبات المدرعة الثقيلة ذات الاتجاه الواحد)
طول الامتداد الفردي: 15 مترًا (وحدة معيارية للامتداد متعدد الامتدادات)
الطول الإجمالي للجسر: 75 مترًا (أقصى طول للعبور المستمر)
نطاق تعديل الحامل: 3.32 م – 5.5 م (يتكيف مع اختلافات ارتفاع التضاريس)
وقت التركيب: 9-11 دقيقة للجزء الواحد؛ 60 دقيقة للمجموعة الكاملة (من وصول الهيكل إلى جاهزية الجسر)
عدد المشغلين: 7 في نطاق واحد؛ مجموعة كاملة 12 (تغطي التحكم في الهيكل، وتجميع الوحدة، وفحص السلامة)
سرعة التيار المسموح بها: 2 متر/ثانية (أداء مستقر في سيناريوهات النهر المتدفق)
تكوين الهيكل: هيكل 8×8 عبر البلاد (للنشر في التضاريس الوعرة)
سيناريوهات التطبيق
عبور الأنهار العسكري متعدد الامتدادات: تجميع امتدادات متواصلة بطول 75 مترًا لمساعدة المجموعات المدرعة وألوية المدفعية وقوافل القوات على عبور الأنهار المتوسطة/الصغيرة - يقلل التركيب السريع من الوقت المستغرق في مراحل عبور الأنهار المعرضة للخطر، مما يعزز القدرة على الحركة التكتيكية.
مناورات مجموعة الخنادق الجافة: ربط الخنادق الجافة الممتدة (الشائعة في ساحات المعارك الميدانية) بمدى معياري، مما يتيح حركة سلسة لمجموعات المركبات العسكرية دون الاعتماد على عمليات ملء الأرض المؤقتة.
النقل العسكري في الأراضي المستنقعية: يتحرك الهيكل 8×8 عبر البلاد عبر التضاريس المستنقعية، بينما يوفر الجسر المعياري ممرًا مستقرًا للمعدات الثقيلة (على سبيل المثال، مركبات استرداد الدبابات وشاحنات القيادة الميدانية) للوصول إلى المواقع النائية.
حالات الطوارئ متعددة المراحل بعد الكوارث: إنشاء جسور متواصلة بطول 75 مترًا بسرعة فوق الطرق المتضررة متعددة الأقسام أو المناطق التي غمرتها الفيضانات - ودعم آلات الإنقاذ الثقيلة (مثل الحفارات الكبيرة) وقوافل الإغاثة في المناطق العسكرية أو المدنية المنكوبة بالكوارث.
الدعم والخدمة
التخصيص العسكري المحدد: يوفر تعديلات مخصصة للبيئات التشغيلية القاسية، مثل مكونات مكافحة الجليد في المناطق الباردة، أو مقاومة رمال الصحراء، أو تعديلات واجهة معايير حلف شمال الأطلسي (على سبيل المثال، التوافق مع أساطيل المركبات العسكرية).
التدريب على التشغيل المعياري: يوفر تدريبًا في الموقع للفرق العسكرية، ويغطي إجراءات التركيب ذات الامتداد الواحد/المجموعة الكاملة، والتحكم في هيكل 8 × 8 على الطرق الوعرة، وضبط ارتفاع الحامل، والتفكيك في حالات الطوارئ في سيناريوهات القتال.
دعم الصيانة الميدانية: توفير مجموعات الصيانة المحمولة (لأنظمة الهيدروليكية للهيكل، والموصلات المعيارية، ومكونات الجسر) وإرسال فرق فنية لإجراء الإصلاحات في الموقع في التضاريس النائية أو القاسية (على سبيل المثال، الأراضي المستنقعية، والمناطق الجبلية).
شهادة الامتثال العسكري: تقديم تقارير اختبار حمولة 60 طنًا، وبيانات الأداء عبر البلاد، ووثائق التحقق من الاستقرار متعدد الامتدادات - تلبية معايير المشتريات العسكرية العالمية لمعدات الجسور التكتيكية.
