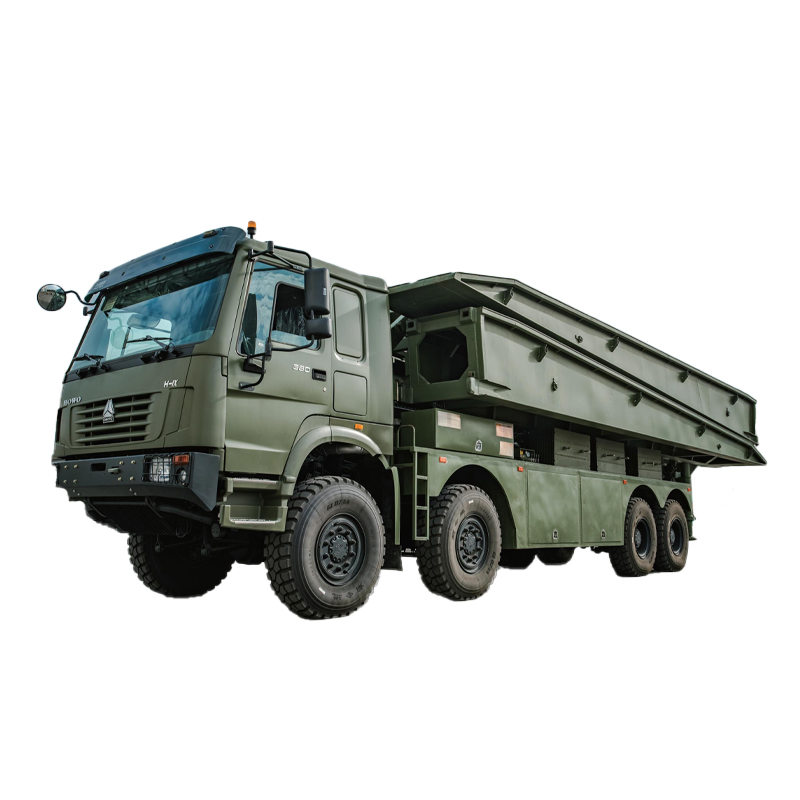

جسر سريع ميكانيكي HZ21/HZ24/HZ26

​

المزايا الأساسية (المشتركة بين HZ21/HZ24/HZ26)​

التشغيل المتكامل بواسطة المركبة: يشكل الجسر ومركبة الإطلاق وحدة واحدة - يتم تنفيذ عملية التركيب والاسترداد مباشرة بواسطة المركبة، مما يلغي الاعتماد على الرافعات أو الآلات المساعدة، ويمكّن من التشغيل المستقل في المناطق النائية.

استجابة فائقة السرعة: تحقق النماذج الثلاثة وقت تركيب واسترجاع يبلغ 10 دقائق - مما يقلل فترة انتظار قوافل المركبات إلى دقائق معدودة، وهو أمر بالغ الأهمية لتجنب التعرض للمخاطر في سيناريوهات الطوارئ أو القتال.

انخفاض الطلب على القوى العاملة: يتطلب الأمر مشغلين اثنين فقط لإكمال العملية بأكملها (من وضع السيارة إلى جاهزية الجسر) - مما يقلل من ضغط نشر الأفراد على فرق الميدان، وخاصة في البيئات ذات الموارد المحدودة.

:تدعم جميع الموديلات حمولة مجنزرة تبلغ 60 طنًا وحمولة محورية تبلغ 17 طنًا (متوافقة مع المركبات المصنفة بـ MLC70)، وتستوعب بشكل آمن مركبات النقل المدرعة وشاحنات الإنقاذ في حالات الطوارئ والمعدات العسكرية.​

قدرة عالية على الحركة: تتميز بسرعة قيادة قصوى تبلغ 80 كم/ساعة - يتيح هيكل السيارة الانتشار السريع في مواقع الكوارث أو المواقع التكتيكية، حتى على الطرق الريفية المعبدة أو التي تم صيانتها جيدًا.

مرونة تغطية الامتداد: مع ثلاثة خيارات للامتداد (21 م/24 م/26 م)، تتكيف السلسلة مع عرض العوائق المتنوعة - من الخنادق الجافة الضيقة (HZ21) إلى الأنهار الصغيرة الأوسع (HZ26)، مما يتجنب الحاجة إلى تصميمات جسر مخصصة.

المواصفات الفنية (حسب الطراز)

1. جسر سريع ميكانيكي HZ21

الوزن الإجمالي: 32 طنًا (مُحسَّن للنقل البري والقدرة على المناورة)

أبعاد المركبة والجسر (الطول × العرض × الارتفاع): 13.5 متر × 3.3 متر × 3.6 متر

حمولة مجنزرة: 60 طنًا؛ حمولة المحور: 17 طنًا

طول امتداد الجسر: 21 مترًا (تصميم ذو امتداد واحد لعبور العوائق بشكل مباشر)

عرض امتداد الجسر: 3.3 متر (يتسع للمركبات الثقيلة ذات الاتجاه الواحد)

وقت التركيب والاسترجاع: 10 دقائق

أقصى سرعة للقيادة: 80 كم/ساعة

عدد المشغلين: 2

2. جسر سريع ميكانيكي HZ24

الوزن الإجمالي: 33 طنًا

أبعاد المركبة والجسر (الطول × العرض × الارتفاع): 13.98 م × 3.4 م × 3.7 م

حمولة مجنزرة: 60 طنًا؛ حمولة المحور: 17 طنًا

طول امتداد الجسر: 24 مترًا (يغطي فجوات أوسع من HZ21)

عرض امتداد الجسر: 3.4 متر (أوسع قليلاً لمرور أسهل للمركبات)

وقت التركيب والاسترجاع: 10 دقائق

أقصى سرعة للقيادة: 80 كم/ساعة

عدد المشغلين: 2

3. جسر سريع ميكانيكي HZ26

الوزن الإجمالي: 40 طنًا (وزن أعلى لدعم امتداد أطول)

أبعاد المركبة والجسر (الطول × العرض × الارتفاع): 15.5 متر × 3.64 متر × 3.8 متر

حمولة مجنزرة: 60 طنًا؛ حمولة المحور: 17 طنًا

طول امتداد الجسر: 26 مترًا (بما في ذلك المنحدر) (أطول امتداد في السلسلة، للأنهار متوسطة الحجم)

عرض امتداد الجسر: 3.48 متر (أوسع ممر لعبور المركبات الثقيلة المستقرة)

وقت التركيب والاسترجاع: 10 دقائق

أقصى سرعة للقيادة: 80 كم/ساعة

عدد المشغلين: 2

سيناريوهات التطبيق

المناورات التكتيكية العسكرية: تدعم جميع النماذج الثلاثة حركة سريعة للقوات والمعدات - HZ21 للخنادق الجافة الضيقة، وHZ24 للفجوات المتوسطة، وHZ26 للأنهار الصغيرة الأوسع. يقلل الانتشار في 10 دقائق من تعرض القافلة لنيران العدو، بينما تتحمل حمولة 60 طنًا المركبات المدرعة.

الإنقاذ في حالات الطوارئ بعد الكوارث: إنشاء ممرات مؤقتة بسرعة فوق الأنهار الصغيرة المتضررة من الفيضانات أو الفجوات الجافة الناجمة عن الزلازل - مما يتيح لمركبات الإنقاذ (سيارات الإسعاف وسيارات الإطفاء) وقوافل الإغاثة الوصول إلى المناطق المتضررة بسرعة، مع تشغيل مشغلين مناسب لفرق الإنقاذ التي تعاني من نقص في الأيدي العاملة.

إصلاح الطوارئ على الطرق السريعة: يعمل كبديل مؤقت لجسور الطرق السريعة التالفة أو جسور الأنهار الصغيرة - حيث تسمح السرعة البالغة 80 كم / ساعة بالنشر السريع في مواقع الحوادث، بينما يقلل الإعداد الذي يستغرق 10 دقائق من تعطيل حركة المرور للمركبات المدنية.

الوصول في حالات الطوارئ إلى المناطق الريفية: يوفر معبرًا مؤقتًا للمجتمعات الريفية المنعزلة بسبب الفيضانات الموسمية للأنهار أو الطرق المغسولة - يتناسب HZ21/HZ24 مع الفجوات الريفية الضيقة، ويتكيف HZ26 مع أنهار القرى الأوسع، مما يضمن الوصول إلى الإمدادات الطبية والغذاء.

الدعم والخدمة

التخصيص الخاص بالطراز: يوفر ترقيات مخصصة لكل طراز، مثل هيكل مضاد للتجمد في المناطق الباردة (لـ HZ21/HZ24/HZ26)، أو مقاومة غبار الصحراء (للمناطق القاحلة)، أو واجهات اتصال قياسية عسكرية (للتنسيق التكتيكي).​

التدريب للمشغلين المزدوجين: يوفر تدريبًا في الموقع لفرق مكونة من شخصين، يغطي تحديد موقع السيارة، والتركيب/الاسترجاع بمفتاح واحد، وصيانة الهيكل، واستكشاف الأخطاء وإصلاحها في حالات الطوارئ (على سبيل المثال، مكونات الجسر المزدحم).​

قطع غيار حصرية للطراز: توفر قطع غيار مخصصة لكل طراز (على سبيل المثال، موصلات منحدر HZ26، وأجزاء هيدروليكية مدمجة HZ21) وتقدم مجموعات صيانة محمولة للإصلاحات الميدانية.​

شهادة الامتثال: تقديم تقارير اختبار الحمل (التحقق من صحة حمولة مجنزرة 60 طنًا)، وبيانات أداء السرعة (اختبار الهيكل 80 كم / ساعة)، وشهادات التشغيل في حالات الطوارئ - تلبية معايير المشتريات العسكرية وإدارة الطوارئ المدنية.
