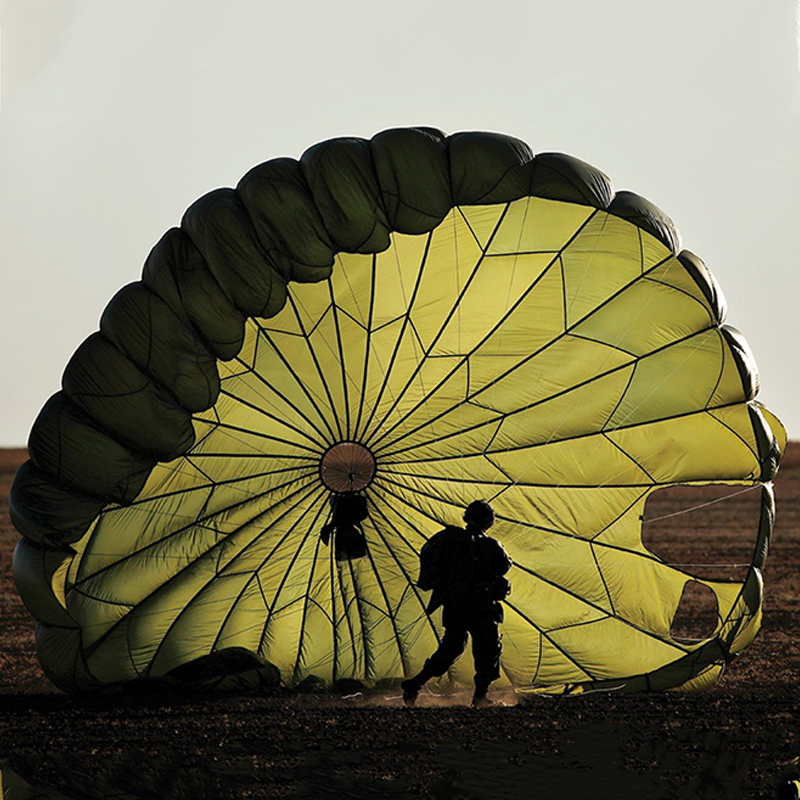

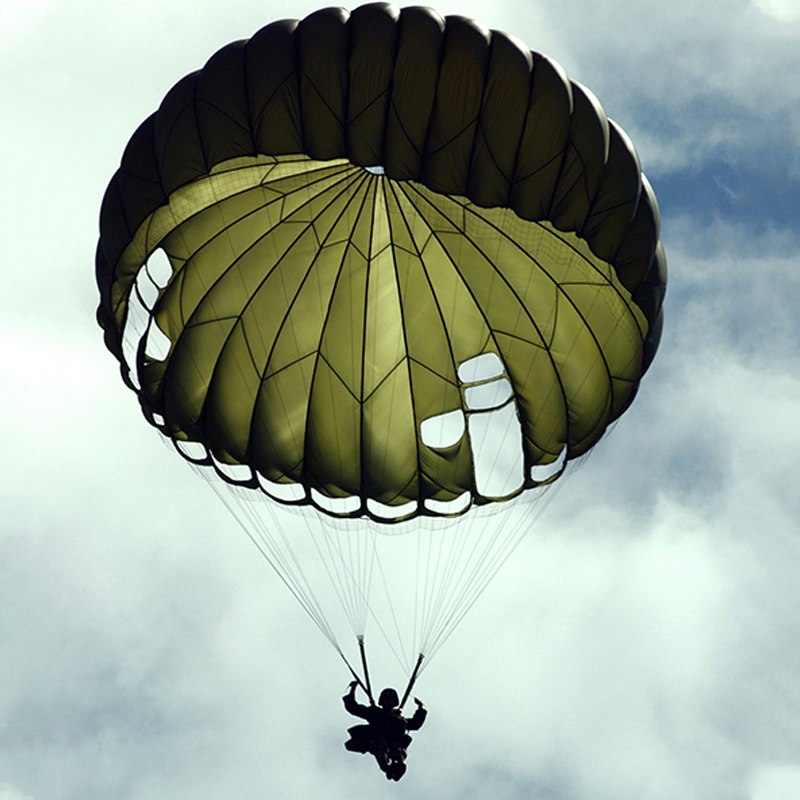

مظلة المظليين MC-1D
صُممت مظلة MC1-1C القابلة للتوجيه للمظليين من قِبل الجيش الأمريكي عام ١٩٨٨ بناءً على مظلة MC1-1B. تُستخدم هذه المظلة بشكل أساسي في القفزات المظلية المُخطط لها مسبقًا والتي تتطلب هبوطًا ناعمًا دقيقًا في مناطق هدف صغيرة.
خصائص MC1-1C/D
الشكل: مكافئ
القطر: 35 قدمًا (10.7 مترًا)
مادة المظلة: نسيج نايلون مقاوم للتمزق منخفض المسامية من النوع الأول، 1.1 أونصة
مادة سلك التهوية: حبل نايلون من النوع الثاني
عدد خطوط التعليق: 30
مادة خط التعليق: حبل نايلون من النوع الثاني
طول خط التعليق (من وصلة الموصل إلى الحزام السفلي): 6.7 متر
الحد الأقصى للوزن: 163 كجم
وزن التجميع الكامل: 13 كجم
القدرة على المناورة: نعم
أقصى سرعة للرياح القفزية: 15 ميلاً في الساعة (13 عقدة)
سرعة النزول (مستوى سطح البحر): متوسط 18 قدمًا/ثانية (5.5 مترًا/ثانية)
أدنى ارتفاع افتتاحي: 500 قدم (152 مترًا)
أقصى سرعة افتتاحية: 173 ميلاً في الساعة (150 عقدة)
دوران 360 درجة: 8-9 ثوانٍ
الدفع الأمامي: 9.5 ميل في الساعة (8 عقدة)
عمر الخدمة: 16.5 سنة
العمر التشغيلي: 12 سنة
أرقام ملحقات MC-1C (NSN)
رقم NSN: 1670-01-262-2359
رقم القطعة: 11-1-900-2
المظلة: 11-1-1501-3
العبوة: 62J4342
حقيبة دي: 56D6276
الخط الثابت: 55D6481
الحزام: 11-1-2143-1
الناهض: 11-1-2149-1
أرقام ملحقات MC-1D (NSN)
رقم NSN: 1670-01-487-0777
رقم القطعة: 11-1-900-3
المظلة: 11-1-1501-3
العبوة: 62J4342
حقيبة دي: 11-1-6994-1
الحزام: 11-1-2143-1
الناهض: 11-1-2149-1
خط ثابت
تحت 15 عامًا: 11-1-6993-1
U/N 5′ رقم داخلي: 11-1-6993-2
مع سناب: 11-1-6991-1
الاختلافات بين النماذج
MC1-1C: التكوين القياسي، باستخدام نسيج المظلة منخفض المسامية PIA-C-44378.
MC1-1D: مزود بخط ثابت عالمي جديد مزود بمقابض خط ثابت.
معلومات إضافية
إن المظلة الأساسية للنماذج الحالية هي نفسها الموجودة في MC1-1B ولكنها تتضمن تغييرات الرسم من عام 1993 و1995 و1996، على النحو التالي:
· تم تغيير القماش إلى مسامية 0.5-5.0 CFM.
· تم تعديل التصميم القديم المكون من 11 فتحة إلى 17 فتحة في 11 من طبقات المظلة الثلاثين؛ تحتوي كل من الطبقات 4 و26 على 3 فتحات.
· تم تعزيز الفتحات الموجودة على اللحامات 4 و 26 بشريط عرضي بين الحافة العلوية للفتحات الكبيرة والحافة السفلية للفتحات الصغيرة الجديدة.
· يتم ترتيب خطوط التعليق الأقصر التي يبلغ طولها 22 قدمًا على حبال المظلة الخلفية بمقدار 8 لكل حبل بدلاً من 7 سابقًا.
· يتم استخدام حبال التحكم الأقصر بطول 25 قدمًا.
· يتم استخدام أحزمة الحقائب مقاس 11-3/4 بوصة بدلاً من الأشرطة القديمة مقاس 8-3/4 بوصة.
· جميع المواد متوفرة باللون الجديد للجيش الأمريكي 504 (أوراق الشجر الخضراء).
· تمت إضافة غرز تقوية متعرجة (حوالي 30 بوصة من خط التعليق) إلى اللحامات الرئيسية من 6 إلى 25 (مناطق الفتحة فقط).
· تم الآن تقصير طول القطع من الحزام الشعاعي بمقدار 2-1/4 بوصة (17 قدمًا) لضمان امتلاء القماش على طول اللحامات الرئيسية.
· تمت إضافة أحزمة التعزيز أسفل كل خط ربط داخل المظلة - اللحامات الرئيسية 5 و 6؛ 25 و 26.
· توفر الغرز التعزيزية المتعرجة على اللحامات الرئيسية المخصصة مقاومة أكبر للتمزق.
وقد أدت هذه التغييرات إلى إنشاء مظلة سريعة الفتح بسرعة هبوط تبلغ حوالي 4 إلى 5 أقدام في الثانية وزيادة القدرة على المناورة (الدفع إلى الأمام).
