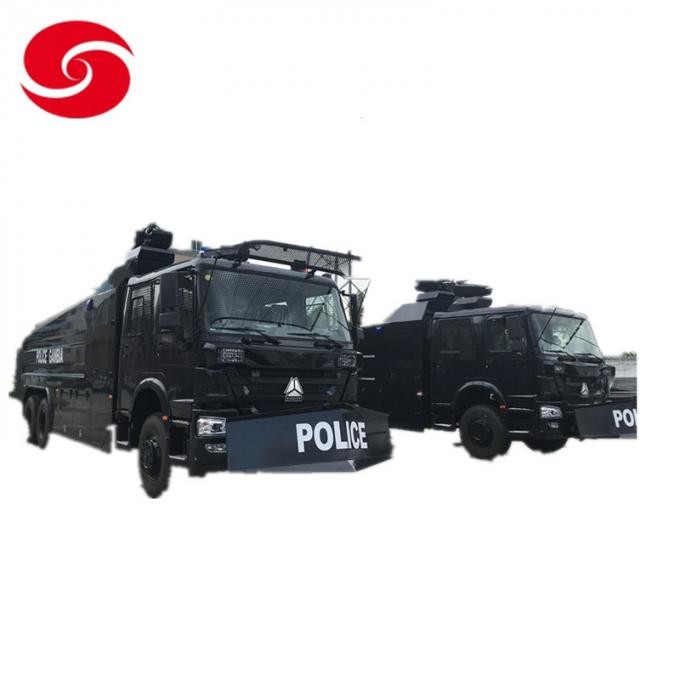

مركبة شرطة عسكرية في منطقة الشرق الأوسط مستعملة من أعلى إلى أسفل بمدفع مائي

1. مركبة مدفع المياه لمكافحة الشغب هي جيل جديد من المركبات الخاصة لمكافحة الشغب التي تنتجها شركتنا. تتميز بوظائفها المثالية لمكافحة الشغب والحماية الذاتية، مما يجعلها الخيار الأمثل لتفريق مثيري الشغب دون التسبب بأذى جسدي دائم. أُدرجت هذه المركبة في قائمة إنتاج المركبات التابعة لوزارة الصناعة وتكنولوجيا المعلومات في جمهورية الصين الشعبية، وجُهزت في أقسام الشرطة المسلحة في جميع أنحاء الصين، وصُدّرت إلى الخارج.

2. مقدمة عن الهيكل:

هيكل مركبة HOWO هو أحدث إنتاج لشركة China National Heavy Duty Truck Group Corp., Ltd.، الرائدة في صناعة شاحنات النقل الثقيل الوطنية من حيث التكنولوجيا والراحة والتصميم الملائم للإنسان. يتميز هذا الهيكل بما يلي:

2.1. جهاز تخميد التعليق الهوائي في المقصورة: اعتماد الإبداع الوطني الأصلي، جهاز تخميد التعليق الهوائي العائم بالكامل ذو الأربع نقاط الأفضل في العالم والذي يتمتع بأفضل تخميد في أي ظروف طريق.
٢.٢. راحة القيادة: تتميز كابينة الغوص بالفخامة والراحة. عجلة القيادة مصنوعة من البلاستيك، وتتميز بملمس مريح، ويمكن تعديلها لأعلى ولأسفل. تم تقييم راحة القيادة ومؤشر مقاومة التعب البشري على أنهما من أعلى المستويات، وقد بلغا المعايير الدولية من قبل خبراء محليين.
2.3. مرآة الرؤية الخلفية: وفقًا للتصميم المقارن بنوع السيارة الأجنبية المتقدمة، فإن مرآة الرؤية الخلفية الكبيرة ومرآة الطريق اليمنى والمرآة الأمامية تتمتع برؤية واسعة مما يجعل السائق يتقن موقف القيادة تمامًا.
2.4. تكييف الهواء: تم تجهيز تكييف الهواء بجهاز تحكم كهربائي يمكنه ضبط درجة الحرارة تلقائيًا.
2.5. ثبات الانقلاب الجانبي: إلى الحد الذي تسمح به اللوائح، تم توسيع المسافة بين مركز العجلات في المحورين الأمامي والخلفي، مما يحسن بشكل فعال قدرة السيارة على مقاومة الانقلاب.
٢.٦. نظام فلتر هواء ثنائي المراحل: يُقلل بفعالية من تآكل المحرك، ويزيد من مسافة الصيانة الشاملة للمحرك إلى ٨٠٠ ألف ميل، خاصةً في ظروف التشغيل السيئة.
2.7. الطاقة: اعتماد محرك 213 كيلو وات الذي يتمتع بمحرك قوي بين نوع السيارة التسلسلية المماثلة.
٢.٨. ناقل الحركة: اختر ناقل حركة ZF مزامن الحزام بتسعة سرعات. من بين الهياكل المماثلة، يتميز بسهولة تغيير السرعات، ويدعم نقل الطاقة بالكامل، ويطيل عمر نظام الطاقة بشكل فعال.
2.9. الضوضاء: نظام إزالة الضوضاء الأصلي يجعل تأثير الإزالة يصل إلى معيار الشاحنة الثقيلة ذات المستوى الأعلى دوليًا.

3. نظام مكافحة الشغب:

3.1. نظام الطاقة المائية:

1. مدفع المياه: مدفعان مائيان لمكافحة الشغب يعملان بالتيار الكهربائي
الحد الأقصى للمدى: 70 مترًا
المدى الفعال: 40 متر
أسلوب التصوير: رش مستمر و نبضي
الوسيط: صبغة التلوين، محلول الغاز، الماء النظيف
أسلوب التحكم: التحكم الكهربائي عن بعد

١) مدفع المياه قادر على الرش المستمر والنبضي. من خلال إطلاق صبغة ملونة ومحلول غازي، يمكنه تفريق مثيري الشغب على مسافات بعيدة. مؤشر أدائه من بين الأفضل عالميًا.
٢) تم تطوير الهيكل الرئيسي لمدفع المياه من قِبل شركتنا بالتعاون مع خبراء طاقة مائية بارزين في بلدنا، ويمتلك حقوق ملكية فكرية مستقلة. صُممت وأُنتجت أسطوانة وفوهة مدفع المياه من قِبل مُصنِّع متخصص مُعتمد من الولايات المتحدة الأمريكية. وتم اعتماد علامات تجارية معروفة محليًا ودوليًا كمكونات رئيسية.
3) يتم تركيب ضوء المدفع على البرميل لتحقيق القتال في جميع الأحوال الجوية،
إطلاق الماء على مسافة 70 مترًا، ادفع علبة الزيت لأسفل في النطاق الفعال

٢. مضخة المياه: نستخدم مضخة مياه خاصة عالية الجودة وكبيرة السعة، تُستخدم في صناعة الطيران المنزلي. تتميز بكفاءة عالية وحجم صغير ووزن خفيف.
يتم حساب نقاط تشغيل النظام واختبارها بدقة للتأكد من أن النظام يعمل بثبات؛ مؤشر الشاشة واضح ويضمن أن وظائف مدفع المياه موثوقة وثابتة

٣. خزان المياه: مصنوع من قطعة إلكتروليتية عالية المقاومة للتآكل. جداره الداخلي مطلي بطلاء إيبوكسي غني بالزنك، وهو طلاء مقاوم للماء يُستخدم في السفن.
القدرة القياسية لخزان المياه هي 10 طن والتي يمكن أن تلبي احتياجات بقعة الشغب.
يتم تركيب معدات خاصة داخل خزان المياه لتقليل الصدمات الناتجة عن المياه أثناء القيادة
تحتوي على نافذة سقف، مما يجعلها ملائمة للصيانة
يتم تركيب منفذ الفائض ومنفذ انبعاث الهواء ومقياس مستوى المياه الإلكتروني على خزان المياه.
يتم تركيب صمامات السحب والإخراج مع شبكة الترشيح على خزان المياه.
طريقة تعبئة المياه: عن طريق ربطها بفوهة إطفاء الحرائق أو استخدام مضخة المياه.

4. مقياس مستوى السائل الحثي الكهرومغناطيسي: تم تطوير مقياس مستوى السائل الحثي الكهرومغناطيسي بشكل مستقل من قبل شركتنا وله خصائص مضادة للتآكل ودقة عالية واستجابة سريعة وموثوقية جيدة.

5. الصمام: اعتماد صمام الصناعة المعزز مع جهاز ختم معزز ومستشعر مستوى لضمان عمل مدفع المياه بثبات.
٣.٢ محلول الغاز، تلوين الصبغة: بإضافة نظام خلط المعدلات إلى نظام مكافحة الشغب الهيدروليكي، يمكن إضافة تلوين الصبغة ومحلول الغاز إلى الماء بمعدل دقيق. يؤدي ذلك إلى تكوين ضباب غازي قوي أو ضباب ملون يُشتت مثيري الشغب بسرعة. يتكون نظام خلط المعدلات من خلاط معدل، وصمامات تحكم، وخزان مواد مضافة.

١) نظام خلط مُعدّل يعتمد على دمج منتجات مماثلة محليًا ودوليًا، وقد طُوّر بشكل مستقل وأُنتج باحترافية. يتميز هذا النظام بمعدل خلط ثابت وأداء إغلاق ممتاز.
2) وفقًا للاحتياجات العملية في الموقع، يمكن لجهاز التحكم عن بعد في كابينة التشغيل اختيار الوسيلة المناسبة التي يمكنها تحسين كفاءة وقدرة التعامل مع مركبة مدفع المياه بشكل كبير
٣) خزان المواد المضافة: ثلاثة خزانات من الفولاذ المقاوم للصدأ سعة ١٠٠ لتر، كل خزان مملوء بصبغة ملونة، وغاز مسيل للدموع CS، ومحلول رغوة من النوع B. خزان الغاز المسيل للدموع مزود بمفتاح إغلاق تلقائي يمنع المحلول من التطاير.

3.3 المجرفة الهيدروليكية: يتم تركيب مجرفة هيدروليكية على شكل حرف V أمام السيارة؛ يمكنها إزالة العائق على الطريق بشكل فعال

1) تم تصميم المجرفة لتكون خفيفة الوزن، ويمكنها إزالة أكثر من 1000 كجم من العوائق.
2) يمكن للمجرفة الهيدروليكية التحرك لأعلى ولأسفل وضبط ارتفاعها وفقًا للموقف العملي
3) يتم التحكم في المجرفة عن بعد بواسطة السائق

4. نظام الحماية الذاتية

٤.١. نظام الحماية من الرش: يوجد ١٠ رشاشات عالية الضغط حول هيكل السيارة، قادرة على رش الماء النظيف ومحلول خليط الغاز المسيل للدموع. رذاذ الغاز المسيل للدموع قادر على تفريق مثيري الشغب الذين يقتربون من السيارة بفعالية.
٤.٢. حماية الإطفاء الذاتي: يوجد ١٢ رشاشًا في أعلى وأسفل المركبة. تُطفئ المركبة نفسها برش الماء النظيف ومحلول الرغوة لمنع أضرار أسطوانة البنزين.
٤.٣. الحماية من ضباب الغاز المسيل للدموع: تُركّب قذائف غاز مسيل للدموع يتم التحكم بها عن بُعد في مقدمة ومؤخرة السيارة. يمكنها منع مثيري الشغب بفعالية من الاقتراب منها، وحماية السيارة من مغادرة موقع الشغب بأمان.
٤.٤. شبكات حماية الزجاج والأضواء: ​​يجب حماية زجاج نوافذ السيارة وأضواءها بشبكات فولاذية. شبكة حماية الزجاج الأمامي من النوع المتكامل الدوران، ويتم التحكم في حركتها ووضعيتها عن بُعد بواسطة كابينة القيادة الهيدروليكية.

4.5. قناع الغاز: تم تجهيز 4 مجموعات من أقنعة الغاز العسكرية التي تستخدم للحماية الذاتية عند رش محلول الغاز في مكان الشغب لحماية أمن أفراد القتال.

5. نظام التحكم:

٥.١ لوحة تحكم مدفع المياه: جهّز لوحة التحكم للتحكم في اتجاه وإطلاق مدفع المياه. تُوضع لوحة التحكم على لوحة القيادة أمام مقعد مساعد السائق، ويتحكم بها مساعد السائق. يمكن عرض موضع المدافع بدقة على الشاشة المثبتة على لوحة التحكم. يتم التحكم في زاوية الإطلاق بدقة بواسطة عصا التحكم لضمان دقة الإطلاق. يوجد على لوحة التحكم جهاز مراقبة المياه ومقياس ضغط المياه لمراقبة حالة عمل نظام المياه.

٥.٢ نظام تحكم مركزي: جميع معدات المركبة تعمل بالتحكم عن بُعد. يتكون نظام التحكم من وحدة تحكم منطقية قابلة للبرمجة (PLC) من سيمنز، وشاشة لمس، وبرنامج تحكم وعناصر تحكم أخرى. وظائفه موثوقة وعملياته سهلة.

١) صُمم نظام التحكم بهيكل معياري، يتميز بخطوط واضحة وتصميم عملي، وسهولة في الصيانة.
٢) يتم التحكم في العلاقات المنطقية بين هذه المعدات بواسطة برامج حاسوبية. هذا سيوفر الكثير من المرحلات، ويُبسط الخطوط، ويُحسّن موثوقية النظام.
٣) يمكن عرض مستوى الماء ومستويات السوائل الأخرى على شاشة اللمس. عندما يكون أحد المستويات أقل من مستوى التنبيه، يُصدر النظام تحذيرًا ويعرض خزان التحذير على شاشة اللمس.
4) يتم التحكم في حالة عمل مدفع المياه ونظام الرش الآخر بواسطة PLC
5) يتم تحقيق التناوب بين وظائف مدفع المياه ونظام الرش الآخر عن طريق PLC.

6. نظام التحذير
٦.١ مصابيح الإنذار والتحذير: مصابيح تحذير أسطوانية ثنائية اللون مثبتة في الجزء العلوي الأمامي والخلفي من المركبة. إنذار من نوع منفصل، ومكبرا صوت بقوة ١٥٠ واط.
6.2 رش المظهر: رش ولصق شارات الشرطة وفقًا لمركبة الشرطة من نوع 2004.

7. نظام مساعد (نظام قابل للاختيار)
7.1 نظام البث: مزود بمشغل DVD، استخدم مكبر الصوت ومكبر الصوت الخاص بالإنذار الذي يمكنه التحدث إلى الخارج وتشغيل القرص. وضع DVD: JVC KD-DV4388.

7.2 نظام المراقبة: يتكون من كاميرا SONY FCB-EX1000P35* ذات تقريب بصري، وغطاء كاميرا YAAN YA4512 مزود بممسحة، ولوحة مفاتيح YAAN YA2030 للتحكم، وشاشة LCD قابلة للطي OM1701B، ومسجل فيديو Dahua DH-BAV1202S (مع قرص صلب سعة 250 جيجابايت)، وغيرها. يمكنه مراقبة الموقع بزاوية 360 درجة دون أي منطقة ميتة. يعرض النظام صورة الموقع على شاشة LCD ويخزن الفيديو على القرص الصلب.
7.3 نظام إمداد الطاقة: نظام إمداد الطاقة الذي يتكون من بطارية ومحول موجة جيبية يوفر الطاقة لمعدات السيارة.

8. الملحقات في السيارة:

بالإضافة إلى أدوات صيانة السيارة، تضيف مركبة مدفع المياه الأدوات والمعدات الخاصة التالية:

1،4 أنابيب شفط: 2 متر/قطعة؛ 2، فلتر مياه واحد:
3، مفتاح مكافحة الحرائق الهلالي واحد: 4، مجموعة واحدة من الخرطوم: DN65؛
5، مجموعة واحدة من أدوات مكافحة الحرائق؛ 6، مفتاح صنبور إطفاء الحريق:
7,4 أقنعة غاز عسكرية؛ 8,1 برميل من محلول الغاز؛
9,4 قذائف غاز مسيل للدموع من نوع CS ذات اشتعال كهربائي

9. مواصفات مركبة واحدة (بما في ذلك دليل الصيانة)؛ مواصفات هيكل واحدة؛ شهادة المركبة والهيكل؛ دليل صيانة الهيكل؛ مواصفات المركبة والمعدات ذات الصلة.
