شروط الدفع :
L/C, T/Tمكان المنشأ :
Chinaاسم العلامة التجارية :
cxxmرقم الموديل :
CXXM5251الحد الأدنى لكمية الطلب :
1 pc

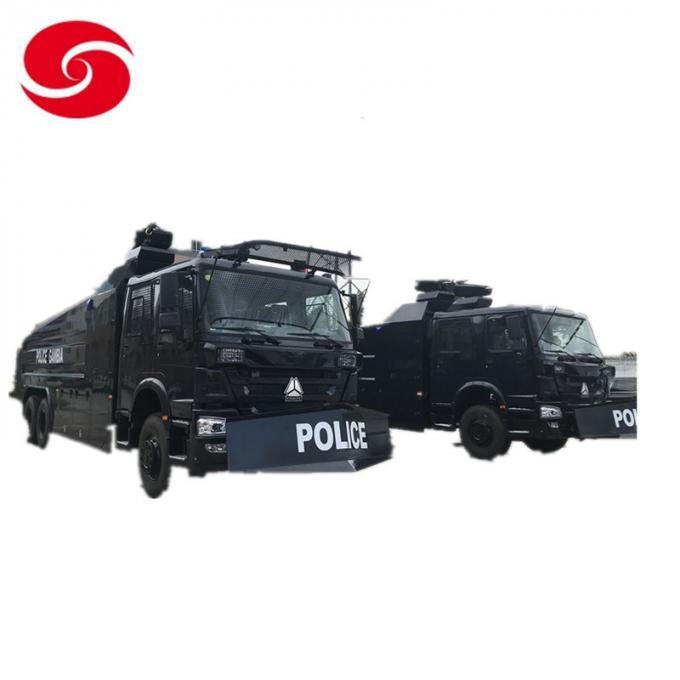

مركبة مدفع المياه لمكافحة الشغب هي جيل جديد من المركبات الخاصة لمكافحة الشغب التي تنتجها شركتنا. تتميز بوظائفها المثالية لمكافحة الشغب والحماية الذاتية، مما يجعلها الخيار الأمثل لتفريق مثيري الشغب دون التسبب بأذى جسدي دائم. أُدرجت هذه المركبة في قائمة إنتاج المركبات التابعة لوزارة الصناعة وتكنولوجيا المعلومات في جمهورية الصين الشعبية، وجُهزت في أقسام الشرطة المسلحة في جميع أنحاء الصين، وصُدّرت إلى الخارج.
2. مقدمة عن الهيكل:
هيكل مركبة HOWO هو أحدث إنتاج لشركة China National Heavy Duty Truck Group Corp., Ltd.، الرائدة في صناعة شاحنات النقل الثقيل الوطنية من حيث التكنولوجيا والراحة والتصميم الملائم للإنسان. يتميز هذا الهيكل بما يلي:
2.1. جهاز امتصاص الصدمات الهوائية في المقصورة: اعتماد الإبداع الوطني الأصلي، جهاز التخميد الهوائي العائم بالكامل ذو الأربع نقاط من المستوى العالمي والذي يتمتع بأفضل تخميد في أي ظروف طريق.
2.2. راحة القيادة: كابينة الغوص فاخرة ومريحة. عجلة القيادة مصنوعة من البلاستيك، وتتميز بملمس مريح وقابلية تعديلها لأعلى ولأسفل. تم تقييم راحة القيادة ومؤشر مقاومة التعب البشري على أنهما من أعلى المستويات، وقد بلغا المعايير الدولية من قبل خبراء محليين.
2.3. مرآة الرؤية الخلفية: وفقًا للتصميم المقارن بنوع السيارة الأجنبية المتقدمة، فإن مرآة الرؤية الخلفية الكبيرة ومرآة الطريق اليمنى والمرآة الأمامية تتمتع برؤية واسعة مما يجعل السائق يتقن موقف القيادة تمامًا.
2.4. تكييف الهواء: تم تجهيز مكيف الهواء بجهاز تحكم كهربائي يمكنه ضبط درجة الحرارة تلقائيًا.
2.5. ثبات الانقلاب الجانبي: إلى الحد الذي تسمح به اللوائح، تم توسيع مسافة مركز العجلة للمحورين الأمامي والخلفي مما يحسن بشكل فعال قدرة السيارة على مقاومة الانقلاب.
2.6. نظام فلتر الهواء ثنائي المرحلة: يقلل بشكل فعال من تآكل المحرك ويجعل مسافة إصلاح المحرك تصل إلى 800000 ميل خاصة في ظل ظروف العمل السيئة
2.7. الطاقة:تعتمد على محرك بقوة 213 كيلو وات والذي يتمتع بمحرك قوي بين أنواع المركبات التسلسلية المماثلة.
2.8. النقل:اختر ناقل الحركة المزامن بحزام ZF بتسعة سرعات. يتميز هذا النوع من الهياكل بسهولة تغيير السرعات، وهو مثالي لنقل الطاقة بالكامل، ويطيل عمر نظام الطاقة بشكل فعال.
2.9. الضوضاء:إن نظام إزالة الضوضاء الأصلي يجعل تأثير الإزالة يصل إلى معيار الشاحنة الثقيلة ذات المستوى الأعلى دوليًا.
| طراز الهيكل | هوو |
| طراز المحرك | WD615.87 |
| النزوح L | 9.726 |
| أقصى قوة كيلو وات (p)s) / دورة في الدقيقة | 213(290)/2200 |
| السرعة القصوى كم / ن | 102 |
| وضع القيادة | 6×4 |
| القدرة الاستيعابية للكابينة | 4 |
| البعد (لتر×العرض×الارتفاع) mm | 8760×2496×3833 |
| الحد الأقصى للكتلة الكلية كجم | 25000 |
| سعة خزان المياه م3 | 10 |
3. نظام مكافحة الشغب:
3.1. نظام الطاقة المائية:
1. مدفع المياه: مدفعان مائيان لمكافحة الشغب يعملان بالتيار الكهربائي
الحد الأقصى للمدى: 70 مترًا
المدى الفعال: 40 متر
أسلوب التصوير: رش مستمر و نبضي
الوسيط: صبغة التلوين، محلول الغاز، الماء النظيف
أسلوب التحكم: التحكم الكهربائي عن بعد
1)يتميز مدفع المياه بالرش المستمر والنبضي. بفضل إطلاقه صبغة ملونة ومحلول غازي، يمكنه تفريق مثيري الشغب على مسافات بعيدة. يُعد مؤشر أدائه من بين الأفضل عالميًا.
2) تم تطوير الهيكل الرئيسي لمدفع المياه من قِبل شركتنا بالتعاون مع خبراء طاقة مائية بارزين في بلدنا، ويمتلك هذا المنتج حقوق ملكية فكرية مستقلة. صُممت وأُنتجت أسطوانة وفوهة مدفع المياه من قِبل مُصنِّع متخصص مُعتمد من الولايات المتحدة الأمريكية. وتم اعتماد علامات تجارية معروفة محليًا ودوليًا كمكونات رئيسية.
3)أ يتم تثبيت ضوء المدفع على البرميل لتحقيق القتال في جميع الأحوال الجوية،
إطلاق الماء على مسافة 70 مترًا، ادفع علبة الزيت لأسفل في النطاق الفعال
2. مضخة المياه:استخدم مضخة مياه خاصة عالية الجودة وكبيرة السعة، تُستخدم في صناعة الطيران المنزلي. تتميز بكفاءة عالية وحجم صغير ووزن خفيف.
يتم حساب نقاط تشغيل النظام واختبارها بدقة للتأكد من أن النظام يعمل بثبات؛ مؤشر الشاشة واضح ويضمن أن وظائف مدفع المياه موثوقة وثابتة
3. خزان المياه:مصنوع من قطعة إلكتروليتية عالية المقاومة للتآكل. جدرانه الداخلية مطلية بطلاء إيبوكسي غني بالزنك، وهو طلاء مقاوم للماء يُستخدم في السفن.
القدرة القياسية لخزان المياه هي 10 طن والتي يمكن أن تلبي احتياجات بقعة الشغب.
يتم تركيب معدات خاصة داخل خزان المياه لتقليل الصدمات الناتجة عن المياه أثناء القيادة
تحتوي على نافذة سقف، مما يجعلها ملائمة للصيانة
يتم تركيب منفذ الفائض ومنفذ انبعاث الهواء ومقياس مستوى المياه الإلكتروني على خزان المياه.
يتم تركيب صمامات السحب والإخراج مع شبكة الترشيح على خزان المياه.
طريقة تعبئة المياه: عن طريق ربطها بفوهة إطفاء الحرائق أو استخدام مضخة المياه.
4. مقياس مستوى السائل بالحث الكهرومغناطيسي:تم تطوير مقياس مستوى السائل الحثي الكهرومغناطيسي بشكل مستقل من قبل شركتنا وله خصائص مضادة للتآكل ودقة عالية واستجابة سريعة وموثوقية جيدة.
5. صمام: تم اعتماد صمام صناعي معزز مع جهاز ختم معزز ومستشعر مستوى لضمان عمل مدفع المياه بثبات.
3.2 محلول الغاز، تلوين الصبغة: بإضافة نظام خلط المعدلات إلى نظام مكافحة الشغب الهيدروليكي، يُمكن إضافة صبغة التلوين ومحلول الغاز إلى الماء بمعدل دقيق. يُنتج هذا ضبابًا غازيًا قويًا أو ضبابًا ملونًا يُشتت مثيري الشغب بسرعة. يتكون نظام خلط المعدلات من خلاط معدل، وصمامات تحكم، وخزان مواد مضافة.
1)يعتمد نظام خلط المواد على دمج منتجات مماثلة محليًا ودوليًا، وقد طُوّر بشكل مستقل وأُنتج باحترافية. يتميز هذا النظام بخلط ثابت وأداء إغلاق ممتاز.
2)وفقًا للاحتياجات العملية في الموقع، يمكن لجهاز التحكم عن بعد في كابينة التشغيل اختيار الوسيلة المناسبة التي يمكنها تحسين كفاءة وقدرة التعامل مع مركبة مدفع المياه بشكل كبير
3) خزان المواد المضافة: ثلاثة خزانات من الفولاذ المقاوم للصدأ، سعة كل منها 100 لتر، مملوءة بصبغة ملونة، وغاز مسيل للدموع CS، ومحلول رغوة من النوع B. خزان الغاز المسيل للدموع مزود بمفتاح إغلاق تلقائي يمنع المحلول من التطاير.
3.3 المجرفة الهيدروليكية:يتم تثبيت مجرفة هيدروليكية على شكل حرف V أمام السيارة؛ حيث يمكنها إزالة العوائق الموجودة على الطريق بفعالية
1) تم تصميم المجرفة لتكون خفيفة الوزن، حيث يمكنها إزالة عوائق يزيد وزنها عن 1000 كجم.
2)يمكن للمجرفة الهيدروليكية التحرك لأعلى ولأسفل وضبط ارتفاعها وفقًا للموقف العملي
3)يتم التحكم في المجرفة عن بعد بواسطة السائق
4. نظام الحماية الذاتية
4.1. نظام حماية الرش:توجد عشر رشاشات ضغط عالي حول هيكل السيارة، قادرة على رشّ الماء النظيف ومحلول الغاز المسيل للدموع. رذاذ الغاز المسيل للدموع قادر على تفريق مثيري الشغب الذين يقتربون من السيارة بفعالية.
4.2. الحماية من الإطفاء الذاتي: يوجد ١٢ رشاشًا في أعلى وأسفل المركبة. تُطفئ المركبة نفسها تلقائيًا برش الماء النظيف ومحلول الرغوة لمنع أضرار أسطوانات البنزين.
4.3. الحماية من رذاذ الغاز المسيل للدموع: قنابل الغاز المسيل للدموع التي يتم التحكم بها عن بُعد مثبتة في مقدمة ومؤخرة السيارة. يمكنها منع مثيري الشغب من الاقتراب منها بفعالية، وحماية السيارة من مغادرة موقع الشغب بأمان.
4.4. شبكات حماية النظارات والأضواءيجب حماية زجاج نوافذ السيارة وأضوائها بشبكات فولاذية. شبكة حماية الزجاج الأمامي من النوع المتكامل الدوران. يتم التحكم في إمالة الشبكة وضبط موضعها عن بُعد بواسطة كابينة القيادة الهيدروليكية.
4.5. قناع الغاز:مجهز بـ 4 مجموعات من أقنعة الغاز العسكرية التي تستخدم للحماية الذاتية عند رش محلول الغاز في مكان الشغب لحماية أمن أفراد القتال.
5. نظام التحكم:
5.1 لوحة التحكم لمدفع المياه: اضبط لوحة تحكم مدفع المياه للتحكم في اتجاه إطلاقه. تُوضع لوحة التحكم على لوحة القيادة أمام مقعد مساعد السائق، ويتحكم بها مساعد السائق. يمكن عرض موضع المدافع بدقة على الشاشة المثبتة على لوحة التحكم. يتم التحكم في زاوية الإطلاق بدقة بواسطة عصا التحكم لضمان دقة الإطلاق. كما تم تثبيت شاشة مراقبة المياه ومقياس ضغط المياه على لوحة التحكم لمراقبة حالة عمل نظام المياه.
5.2 نظام التحكم المركزي:جميع معدات المركبة تعمل بالتحكم الكهربائي عن بُعد. يتكون نظام التحكم من وحدة تحكم منطقية قابلة للبرمجة (PLC) من سيمنز، وشاشة لمس، وبرنامج تحكم وعناصر تحكم أخرى. وظائفها موثوقة وعملياتها سهلة.
1)صُمم نظام التحكم بهيكل معياري، يتميز بخطوط واضحة وتصميم عملي، وسهولة في الصيانة.
2)يتم التحكم في العلاقات المنطقية بين هذه المعدات بواسطة برامج حاسوبية. هذا سيوفر الكثير من المرحلات، ويُبسط الخطوط، ويُحسّن موثوقية النظام.
3)يمكن عرض مستوى الماء ومستويات السوائل الأخرى على شاشة اللمس. عندما يكون أحد المستويات أقل من مستوى التنبيه، يُصدر النظام تحذيرًا ويعرض خزان التحذير على شاشة اللمس.
4)يتم التحكم في حالة عمل مدفع المياه ونظام الرش الآخر بواسطة PLC
5)يتم تحقيق التناوب بين وظائف مدفع المياه ونظام الرش الآخر عن طريق PLC.
6. نظام التحذير
6.1 ضوء الإنذار والتحذير: مصابيح تحذير أسطوانية ثنائية اللون مثبتة في الجزء العلوي الأمامي والخلفي من المركبة. إنذار من نوع منفصل، ومكبرا صوت بقوة 150 واط.
6.2 رش المظهر:رش ولصق شارات الشرطة حسب نوع مركبة الشرطة لعام 2004.
7. نظام مساعد (نظام قابل للاختيار)
7.1 نظام البث:مزود بمشغل DVD، استخدم مكبر الصوت ومكبر الصوت الخاص بالإنذار الذي يمكنه التحدث إلى الخارج وتشغيل القرص. وضع DVD: JVC KD-DV4388.
7.2 نظام المراقبة: يتكون من كاميرا SONY FCB-EX1000P35* ذات تقريب بصري، وغطاء كاميرا YAAN YA4512 مزود بممسحة، ولوحة مفاتيح تحكم YAAN YA2030، وشاشة LCD قابلة للطي OM1701B، ومسجل فيديو Dahua DH-BAV1202S (مع قرص صلب سعة 250 جيجابايت)، وغيرها. يمكنه مراقبة الموقع بزاوية 360 درجة دون أي منطقة ميتة. يعرض النظام صورة الموقع على شاشة LCD ويخزن الفيديو على القرص الصلب.
7.3 نظام إمداد الطاقة:يوفر نظام إمداد الطاقة المكون من البطارية ومحول الموجة الجيبية الطاقة لمعدات السيارة.
8. الملحقات في السيارة:
بالإضافة إلى أدوات صيانة السيارة، تضيف مركبة مدفع المياه الأدوات والمعدات الخاصة التالية:
1،4 أنابيب شفط: 2 متر/قطعة؛ 2، فلتر مياه واحد:
3، مفتاح مكافحة الحرائق الهلالي واحد: 4، مجموعة واحدة من الخرطوم: DN65؛
5، مجموعة واحدة من أدوات مكافحة الحرائق؛ 6، مفتاح صنبور إطفاء الحريق:
7,4 أقنعة غاز عسكرية؛ 8,1 برميل من محلول الغاز؛
9,4 قذائف غاز مسيل للدموع من نوع CS ذات اشتعال كهربائي
10، مواصفات مركبة واحدة (يتضمن دليل الصيانة)؛ مواصفات هيكل واحدة؛ شهادة المركبة والهيكل؛ دليل صيانة الهيكل؛ مواصفات المركبة والمعدات ذات الصلة.
