Cxxm Customizing 14000L 6X4 Model Anti-Riot Water Cannon Vehicle/ 6X6 Model Mercedes-Benz Complete Self-Protection System Customized Anti-Riot Water Truck

تخصيص مركبة مدفع مائي لمكافحة الشغب طراز 6×4 سعة 14000 لتر من Cxxm/ شاحنة مياه مخصصة لمكافحة الشغب طراز 6×6 من مرسيدس بنز بنظام حماية ذاتية كامل

شروط الدفع :
L/C, T/T
القدرة على التوريد :
100 Per Month
سعر :
1-9 Sets / US $330,000 | 10-49 Sets / US $320,000 | 50+ Sets / US $300,000

Inquiry now

مقدمة المنتج

تحديد

رقم الموديل:CX21LYX04121

الحد الأقصى للكتلة الكلية:25000

سعة خزان المياه:10

العلامة التجارية:سي اكس اكس ام

مواصفة:8760 × 2496 × 3833

أصل:الصين

ميناء:شيامن، الصين

طراز الهيكل:هوو

طراز المحرك:WD615.87

الإزاحة ل:9.726

السرعة القصوى:102

وضع القيادة:6×4

القدرة الاستيعابية للكابينة:4

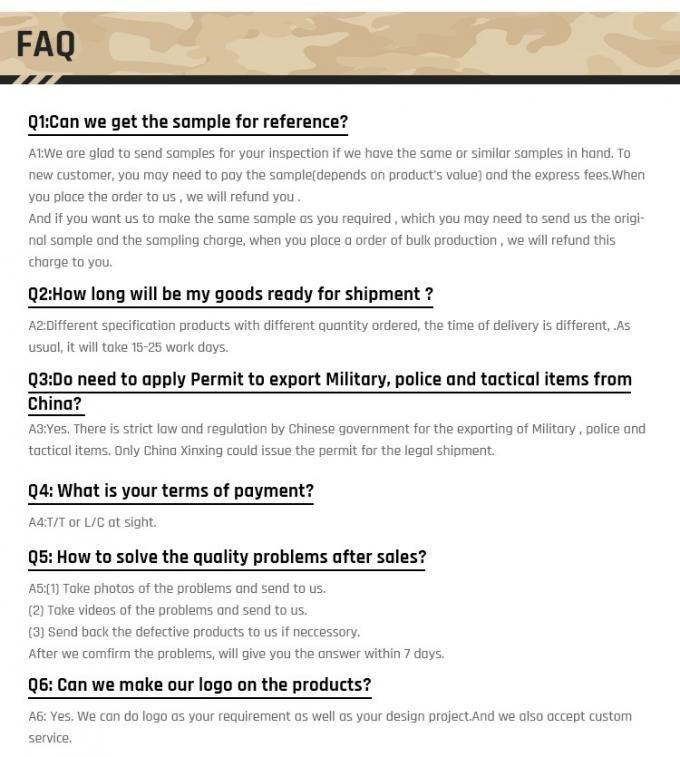

وصف المنتج أسئلة وأجوبة العملاء

اسأل عن شيء لمزيد من التفاصيل

مركبة مدفع مياه لمكافحة الشغب CX5250GFB المخطط الفني

1 نظرة عامة

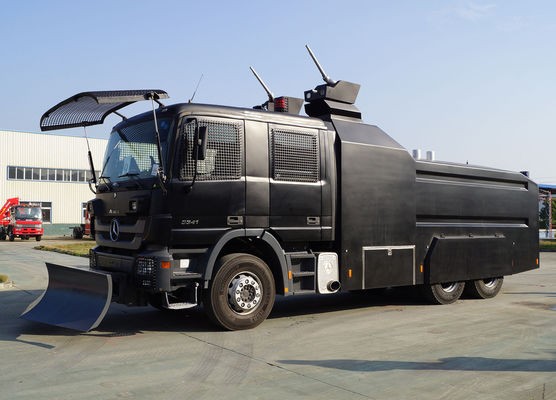

مُصممة على شاسيه مرسيدس-بنز أكتروس 3341 من النوع الثاني. تتميز بوظيفة مثالية لمكافحة الشغب عن بُعد، ونظام حماية ذاتية متكامل، مما يجعلها الخيار الأمثل لتفريق مثيري الشغب دون التسبب بأذى جسدي دائم.
2 التكوين الرئيسي والوظيفة
2.1الهيكل: كابينة ذات صفين، سعة المقاعد 2+3، نافذة سقف على سقف السيارة، أربعة أبواب، 11 وحدة إطارات (إطار احتياطي واحد)
2.2 خزان المياه: 14,000 Lخزان الرغوة وخزان الصبغة وخزان مياه الفلفل: كل خزان 100 L;
2.3المدفع: مدفعان مائيان كهربائيان مضادان للشغب، أقصى مدى لهما 70 مترًا، ومدى الردع 40 مترًا؛ ويمكنهما تبديد مثيري الشغب من مسافة بعيدة.
2.4 وحدات تحكم منطقية قابلة للبرمجة عرض نظام الشاشة: يتم تركيب الشاشة الكهربائية على لوحة التحكم، ويتم تركيب نظام التحكم في صندوق التحكم الكهربائي في غرفة الضخ.
2.5 منفذ التعبئة: يوجد منفذا تعبئة DN65 على جانبي السيارة؛
2.6 نظام الرش: يمكنه منع مثيري الشغب من الاقتراب.
2.7 نظام الإطفاء الذاتي: تم تجهيز كل من السقف والجزء السفلي بنظام الإطفاء الذاتي، مما يحمي السيارة من الحرائق.
2.8 المجرفة الهيدروليكية: المجرفة من النوع C، تعمل بأسطوانات هيدروليكية مزدوجة، ويمكنها إزالة الحواجز بشكل فضفاض.
2.9 قناع غاز عسكري 5 مجموعات.
2.10 نظام التحكم المركزي: يتم التحكم في جميع المعدات وتشغيلها داخل الكابينة.
2.11 نظام الرؤية الخلفية بالفيديو: يتم تحميل شاشة الدليل الخلفي.
2.12 مصباح الإنذار وصافرة الإنذار: يتم تركيب مصابيح تحذير أسطوانية حمراء وزرقاء على الجزء العلوي الأمامي والخلفي من السيارة مع صفارة إنذار بقوة 300 وات.
2.13 نظام الدعاية الإذاعية: يتكون من مشغل أقراص مدمجة ونظام تحكم. مضخم صوت، ومكبر صوت، وميكروفون، ونظام إنذار مشترك.
2.14 نظام مراقبة الصور: كاميرا فيديو مثبتة على مواقع خراطيم المياه. شاشة LCD قابلة للعكس داخل الكابينة لتسهيل التشغيل والإشراف في الموقع. مسجل بيانات على القرص الصلب يخزن الصور.
2.15 حماية من الصواعق: شبكة واقية من الفولاذ المقاوم للصدأ المعززة للأضواء.
2.16 حماية زجاج المقصورة: يتم تثبيت شبكة الحماية الهيدروليكية القابلة للإمالة على الزجاج الأمامي، ويتم التحكم فيها في الكابينة؛ النوافذ الجانبية مزودة بشبكات قابلة للتفكيك.
2.17 إضافي المصباح الأمامي: قم بتثبيت المصباح الأمامي على واجهة السيارة، للقيادة الليلية.

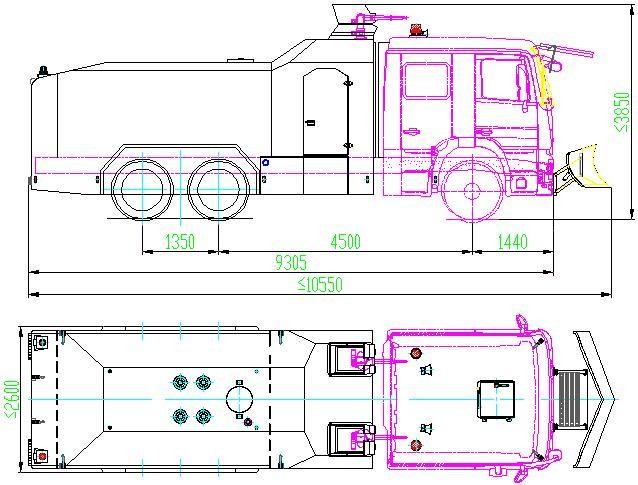

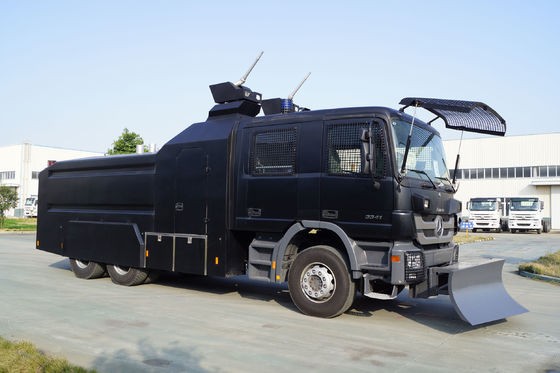

3 تخطيط السيارة

Cxxm Customizing 14000L 6X4 Model Anti-Riot Water Cannon Vehicle/ 6X6 Model Mercedes-Benz Complete Self-Protection System Customized Anti-Riot Water Truck

4 معلمات

نموذج	MX5250GFB
الهيكل	مرسيدس بنز أكتروس 3341
الأبعاد القصوى (الطول × العرض × الارتفاع) (مم)	10530×2595×3820
طراز المحرك	بنز OM501 LA.IV/3
الطاقة (كيلوواط)	300
الإزاحة (لتر)	11.946
السرعة القصوى (كم/ساعة)	محدد السرعة، إلكتروني، 100
قاعدة العجلات (مم)	4500+1350
سعة الجلوس	2+3
مدفع	2
أقصى مدى/ مدى رادع (م)	70/40
سعة الخزان (لتر)	14000
خزان الصبغة، خزان ماء الفلفل، خزان الرغوة	100 لتر لكل
نموذج المضخة	CB18/50
ضغط النظام	1.6 ميجا باسكال

5 مقدمة:
5.1 الهيكل:استخدم هيكلًا خاصًا لشاحنة الإطفاء، وزن الهيكل 9.045 طن. الحد الأقصى للكتلة الإجمالية 27. .4طن، قدرة التحميل قوية ويمكن أن تحمل 14 طن من الماء.
5.2 الحد الأقصى للكتلة الإجمالية: 27400كجم
5.3 المحرك: بنز OM501 LA./3
5.4 الانبعاثات: اليورو
5.5 الفرامل: فرامل هوائية مزدوجة الدائرة.
5.6 الحد الأدنى لقطر الدوران: 19.8 متر
5.7 نوع الدفع: محرك المحور الخلفي المزدوج 6X4.
5.8 الإطارات: 315/80R22.5
6 نظام المياه:
6.1 مدفعان مائيان كهربائيان لمكافحة الشغب
أقصى مدى: 70 مترًا
مدى الردع: 40 مترًا
نوع الرماية:إطلاق نار متقطع وإطلاق نار متقطع.
وسيلة التصوير:صبغة، ماء الفلفل، ماء
يتحكم:التحكم الكهربائي

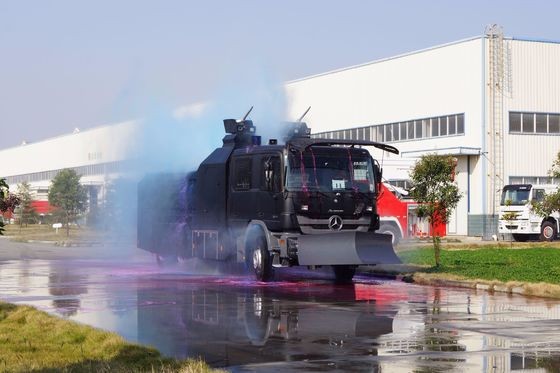

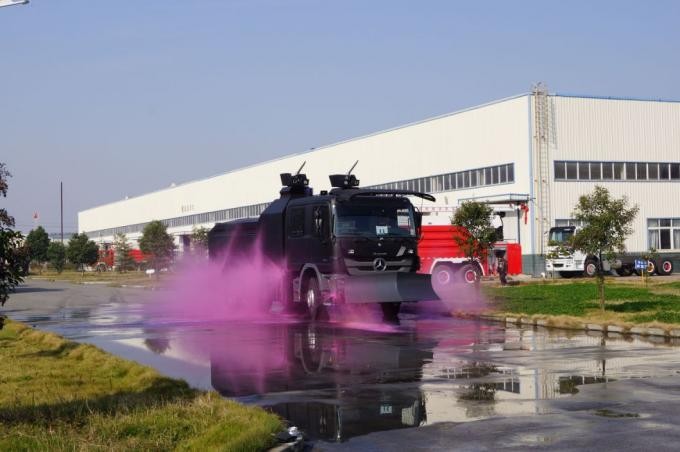

يتميز مدفع المياه بخاصية إطلاق النار المستمر. من خلال إطلاق محلول الصبغة أو الفلفل، يمكن تمييز أو تفريق الحشود على مسافات بعيدة. يُعد أداؤه رائدًا عالميًا في هذا المجال.
ال تم تثبيت مدفع رشاش مزود بمصباح ليلي لتحقيق هدف الشغب بدقة.
6.2 المضخة: نستخدم مضخة طرد مركزي محلية عالية الجودة وتدفق كبير. هيكلها مصنوع من سبائك الألومنيوم عالية القوة. تتميز المضخة بسرعة دوران عالية وكفاءة عالية وخفة وزن.
النموذج: CB18/50، من خلال اختبار صارم، لضمان أداء المدفع؛ نسبة السرعة هي 40/21.
يتم تشغيل نظام المياه بواسطة PTO، حيث يمكن للمضخة امتصاص الماء من مصدر المياه الطبيعي.
6.3خزان المياه: استخدم لوح فولاذي عالي الجودة، مضاد للبرك ومضاد للتحول.
سيتم توفير لوحة مضادة للتأرجح في الخزان، لمنع تأرجح الماء.
فتحة واحدة بقطر φ450 مم على الخزان، للفحص والصيانة.
يتم تثبيت منافذ الفائض والعادم على الخزان.
عداد الفيضانات الكهربائي.
سيتم تركيب صمام المدخل وصمام التصريف مع المصفاة.
طريقة التعبئة: يتم تركيب منفذي تعبئة على كل جانب من جوانب السيارة، متصلين بفوهة إطفاء الحرائق ويمكنهما ملء خزان المياه في فترة زمنية قصيرة.
6.4 مقياس محتوى بالحث الكهرومغناطيسي: من تطوير شركة هاومياو، مصنوع من الفولاذ المقاوم للصدأ عالي الكروم. بالمقارنة مع مقياس مستوى السائل الشائع الاستخدام في الصناعة، منتجنا لديه مقاومة للتآكل، دقة عالية، استجابة سريعة وموثوقية جيدة.
6.5 الصمام: مُجهز بصمامات صناعية مُقوّاة، وجهاز تقوية الختم، ومستشعر موضع الصمام. أُضيف جهاز تقوية الختم للتغلب على مشكلة عمر الخدمة عند استخدام الضغط الديناميكي العالي والتدفق الكبير. خضعت جميع الصمامات لاختبارات صارمة، ويمكن استخدامها لأكثر من 20,000 مرة.
6.6 المُنسِّب: يُمكن للمدفع أن يُطلق النار بثبات من خلال هذا الجهاز الذي يُحدد نسبة خليط الصبغة وماء الفلفل والرغوة.
6.7 صمام المساعدة: استخدم النحاس عالي الجودة أو الفولاذ المقاوم للصدأ، وهو مقاوم للتآكل ومرن في الفتح والإغلاق.
6.8 خط الأنابيب: تم التعامل مع جميع خطوط الأنابيب بطريقة خاصة، مما يجعلها مقاومة للتآكل.
6.9 خزان المواد المضافة: يحتوي على ثلاثة خزانات من الفولاذ المقاوم للصدأ للصبغة، وماء الفلفل، ورغوة الفئة ب. خزان الفلفل مزود بمفتاح إغلاق تلقائي لضمان عدم تبلور الخليط.

6.10 حول نظام حماية الرش: حول السيارة، سيكون هناك 10 فوهات لرش الماء وماء الفلفل.

6.11 نظام إطفاء ذاتي: يحتوي السقف والجزء السفلي على ١٢ فوهة لرش الماء والرغوة لإطفاء الحريق. جميع الإطارات وخزان الوقود والبطارية مزودة أيضًا بجهاز رش.
7 معدات مضادة للتعفن
7.1 المجرفة: مجرفة من النوع C، محرك أسطوانات هيدروليكية مزدوجة، يمكنها إزالة 3 أطنان من الحواجز الفضفاضة.
يتم تثبيت وحدة التحكم في الكابينة ويتم تشغيلها بواسطة السائق.
7.2 شبكة حماية الزجاج والمصابيح: جميع الزجاج والمصابيح مصنوعة من شبكة حماية فولاذية، وهي شبكة عالية المتانة. صدمة مقاومة، مضاد للتحول.
شبكة الزجاج الأمامي هي من النوع المائل بالكامل، ويمكن رفعها لأعلى ولأسفل، وتثبيت الموضع.
الزجاج الأمامي يمكن للشبكة تثبيت أي موضع، ولن تتحرك أثناء القيادة.
الصورة للإشارة فقط:

7.3قناع غاز عسكري 5 مجموعات.
7.4 يتم تركيب نافذة الهروب على سقف الكابينة.
8 Cالتحكم Sالنظام:
8.1لوحة تحكم المدفع
تم تركيب اللوحة قبل نائب السائق.
وحدة التحكم المنطقية القابلة للبرمجة Cالتحكم Sالنظام: وحدة التحكم المنطقية القابلة للبرمجة عرض تم ضبط الشاشة على اللوحة، والتي يمكنها عرضها بدقة حالة عمل نظام المياه.
سيكون هناك مقياس ضغط الماء وشاشة مستوى السائل على شاشة LCD.
8.2 نظام التحكم المركزييتم التحكم في جميع المعدات وتشغيلها داخل الكابينة. تشغيل سهل ومريح.
يعتمد نظام التحكم على تصميم بناء معياري، مما يجعله مناسبًا للإصلاح.
ستظهر جميع سوائل الخزانات على شاشة LCD. عندما يكون مستوى الماء في خزان المياه أو أي خزان سائل آخر أقل من مستوى نظام التنبيه، يُصدر النظام إنذارًا أحمر، وفي... تعرض شاشة LCD خزان سائل إنذار محدد.
8.3 وحدة التحكم المنطقية القابلة للبرمجة عرض واجهة تشغيل الشاشة
8.3.1 الواجهة الأولية:
8.3.2 عرض مستوى السائل والضغط
8.3.3 نظام المياه والمدفع حالة العمل
9 ,آخر:
9.1 نظام الرؤية الخلفية بالفيديو: شاشة 7 بوصة محملة.
9.2 مصباح الإنذار: سيتم تثبيت مصباح وامض مزدوج اللون في الأمام والخلف.
9.3 صفارة الإنذار:صافرة إنذار بقوة 300 واط، تستخدم للتحدث إلى مثيري الشغب.
9.4 نظام مراقبة الصور: آلة تصوير، غطاء الكاميرا، الشاشة، مسجل القرص الصلب المثبت على السيارة.

9.5 مصباح أمامي إضافي:تم تركيب مصابيح أمامية إضافية على واجهة السيارة، للتحكم في مشاركتها مع مصباح الهيكل الأمامي. تخلص من مشكلة انسداد الطريق أثناء القيادة الليلية. حسّن السلامة أثناء القيادة الليلية.
10 وثائق
دليل تعليمات الهيكل
بطاقة ضمان الهيكل
دليل تعليمات السيارة
قائمة نقل المركبات
11 الأدوات والملحقات:
بالإضافة إلى أدوات الهيكل، تم تجهيز هذه المركبة أيضًا بالأدوات وقطع الغيار الخاصة كما هو موضح أدناه:
أنبوب الشفط: 4 قطع، 2 متر/قطعة؛
فلتر المياه: 1 قطعة؛
مفتاح النار الهلالي: 2 قطعة؛
خرطوم الحريق: DN65،40m;
قناع الغاز: 5 مجموعات.
