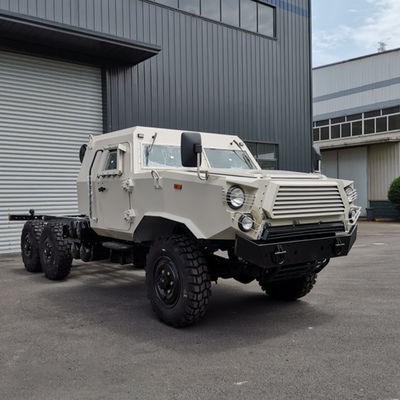

قاذفة صواريخ خفيفة الوزن 6×6، مركبة ذات هيكل خاص، حاملة قاذفة صواريخ

معلمات الحجم
قاعدة العجلات (مم) 3650+1100
التعليق الأمامي/التعليق الخلفي (مم) 1100/820
قاعدة العجلات (أمامية/وسطى/خلفية) (مم) 1880/1860/1860
زاوية الاقتراب/زاوية المغادرة (o) 42/45 (مع الرافعة)
عدد الركاب المسموح به (شخص) 3
معايير الجودة الوزن الصافي (كجم) 5300
الحد الأقصى لكتلة التحميل (كجم) 4200
أقصى حمولة مسموح بها للمحور (كجم) المحور الأمامي 2900، المحور الأوسط 3500، المحور الخلفي 3500
القدرة المقدرة (كيلوواط/دورة/دقيقة) 177 كيلوواط عند 2500 دورة في الدقيقة
أقصى عزم دوران (نيوتن متر/دورة/دقيقة) 800 نيوتن متر عند 1400 دورة في الدقيقة
الإزاحة (لتر) 4.5
السرعة القصوى (كم/ساعة) 90
الحد الأدنى للسرعة الثابتة (كم/ساعة) 3.5
زمن التسارع من 0 إلى 60 كم/ساعة (ثانية) ≤30
أقصى تدرج (%) 60
قدرة تثبيت المنحدر (%) 40
الحد الأدنى للخلوص الأرضي (مم) 286 (الطرف السفلي لغلاف المحور)
الحد الأدنى لنصف قطر الدوران (م) ≤9
أقصى ارتفاع للخلوص الرأسي للعائق (مم) ≤550
أقصى عرض لعبور الخندق (مم) ≤600
أقصى عمق للخوض (مم) ≤850
استهلاك الوقود لكل 100 كيلومتر في ظل ظروف محدودة (لتر) 20
مسافة الكبح ≤9 أمتار عندما تكون السرعة الأولية للحمل الكامل 30 كم/ساعة
حجم خزان الوقود (لتر) 220
أقصى مدى قيادة (كم) 700
محرك التجميع الرئيسي من نوع 6×6
نسبة سرعة علبة النقل: عالية الجودة ih=1، منخفضة الجودة iL=1.75
نسبة سرعة المحور الأمامي والخلفي 5.83
متطلبات التكيف البيئي: درجة حرارة التشغيل: -41 درجة مئوية + 55 درجة فهرنهايت؛ درجة حرارة التخزين: -55 درجة مئوية + 70 درجة فهرنهايت؛ الارتفاع 5000 متر (مع السماح بانخفاض مماثل في الطاقة)؛ الرطوبة النسبية: 95% (30 درجة مئوية)؛
محرك Cummins ISDe240 40 ذو أربع أسطوانات متتالية، بقوة 240 حصانًا، سكة مشتركة عالية الضغط. 177 كيلو وات، عزم الدوران الناتج 800 نيوتن متر.
ناقل الحركة ناقل حركة يدوي بـ 8 سرعات
تحتوي علبة النقل على تروس عالية ومنخفضة ويتم تشغيلها إلكترونيًا وهوائيًا.
المحور الأمامي: محور متكامل 3.0T، غلاف المحور مختوم وملحوم، نسبة السرعة 5.83.
المحور الأوسط: محور متكامل 3.5 طن، غلاف المحور مختوم وملحوم، نسبة السرعة 5.83.
المحور الخلفي: محور متكامل 3.5 طن، غلاف المحور مختوم وملحوم، نسبة السرعة 5.83.
التعليق التعليق الأمامي عبارة عن زنبرك ورقي مع اثنين من ممتصات الصدمات الأسطوانية ثنائية الاتجاه.
نظام التعليق الخلفي عبارة عن نظام تعليق متوازن بنابض ورقي.
الإطار عبارة عن هيكل إطاري مختوم ومثبت بمسامير، بعرض خارجي أقصى يبلغ 860 مم. أقصى حجم مقطع عرضي للعارضة الطولية هو 300×75×8 مم.
الإطارات: 7 إطارات خاصة للمركبات العسكرية على الطرق الوعرة 305/80R20، بما في ذلك إطار احتياطي واحد.
نظام دائرة كهربائية للأجهزة الكهربائية ٢٤ فولت. البطاريات: ١٢ فولت، ١٠٠ أمبير/ساعة، بطاريتان، لا تحتاجان إلى صيانة. المولد: ٢٨ فولت، ١١٠ أمبير.
أخرى مساعدة القابض الهيدروليكي، مساعدة التوجيه الهيدروليكي، فرامل العادم، فرامل ضغط الهواء ثنائية الدائرة.
